EMC test centres
Rheinmetall Landsysteme GmbH
Kassel

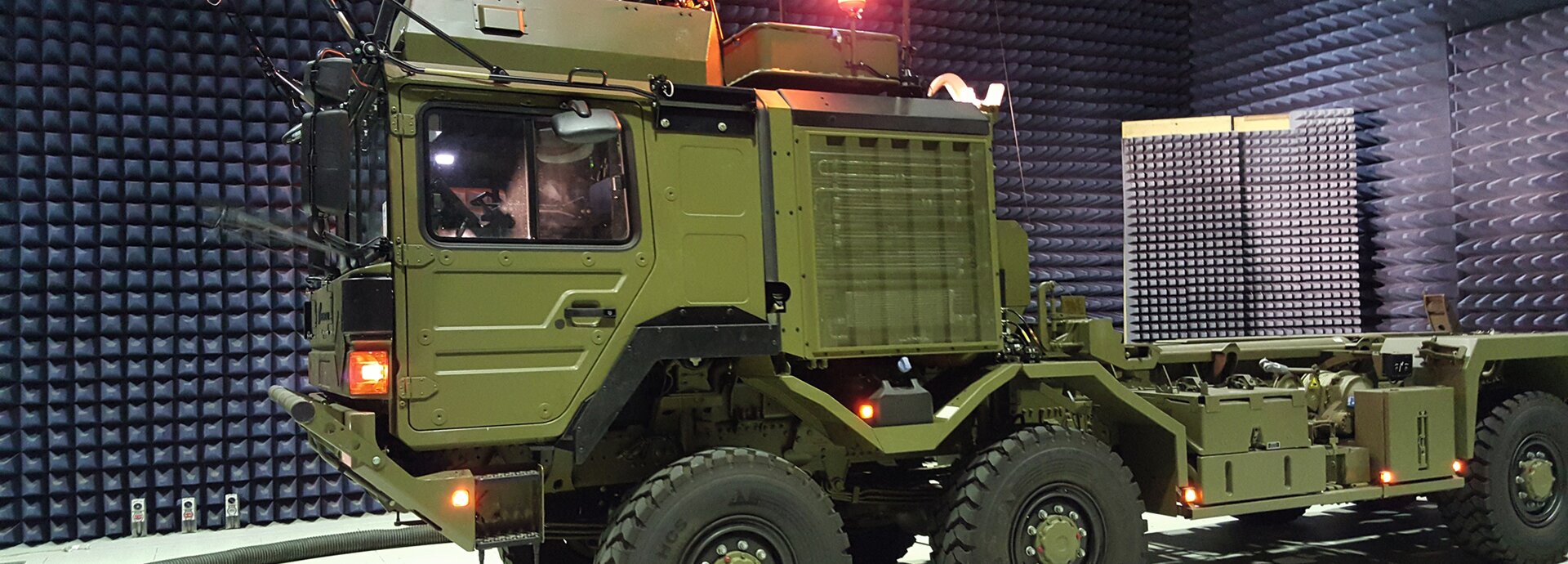

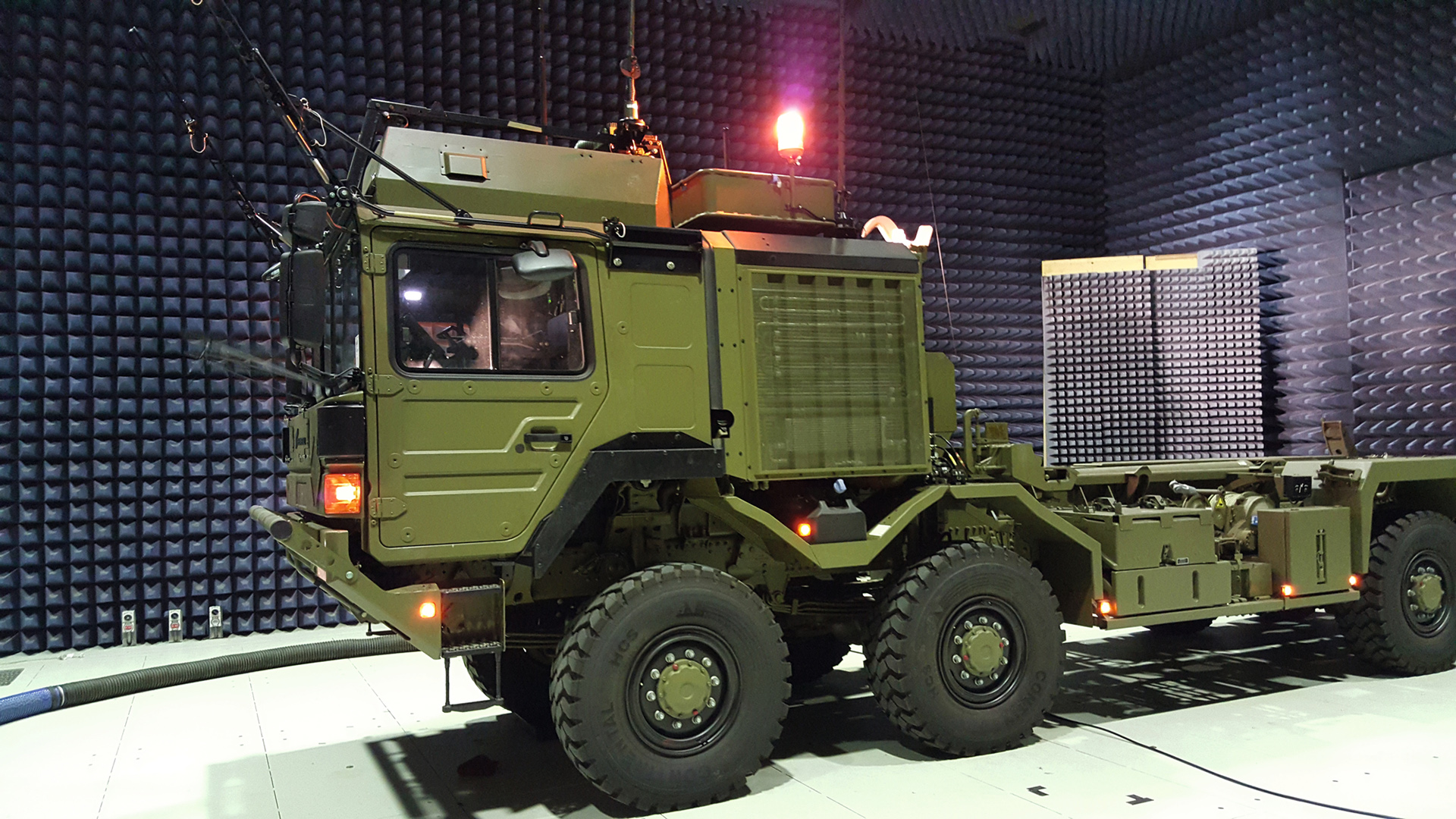

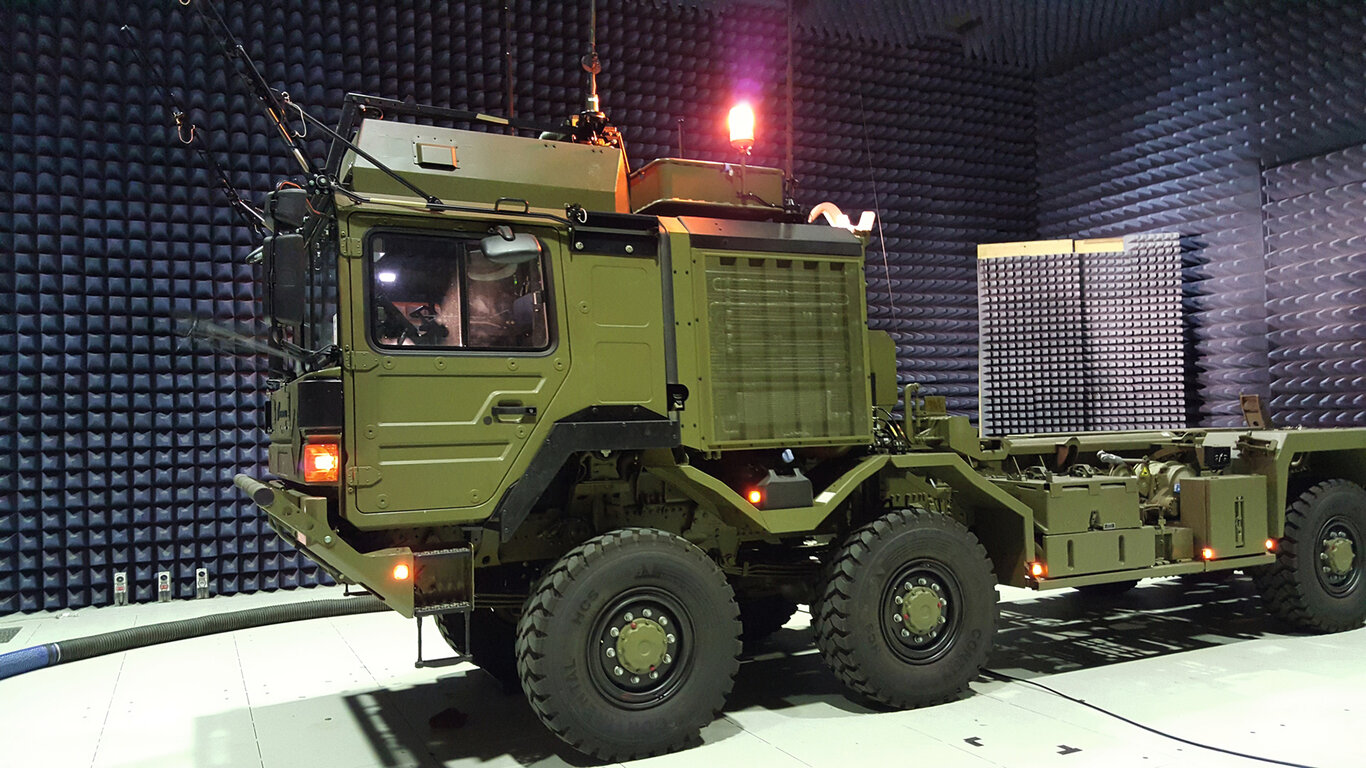

The EMC test centre Kassel has a semi-absorber hall measuring 14m x 14m x 8m (L x W x H) with an entrance gate measuring 5m x 5m. It is possible to measure interference emission (up to 18 GHz) and interference immunity (up to 18 GHz) in accordance with various military and civilian standards at both component and vehicle level (including VG, MIL-STD and DEF-STAN). The focus is on series and extended series tests prior to vehicle delivery and personal protection with regard to electromagnetic fields (EMF).
Unterlüß
The EMC test centre Unterlüß is equipped with a large shielded semi-absorber hall (22m x 22m x 11.5m, entrance gate 5m x 5m) and a small shielded full-absorber chamber (10m x 7m x 6m, entrance gate 2m x 2m). In addition to the (extended) series tests, initial sample tests can be carried out on vehicles, i.e. before they are ready for series production. Measurements up to a frequency of 18 GHz are possible here - both in the area of interference emission and interference immunity. In addition, RLS Unterlüß is accredited by the DAkkS for various civilian test procedures in accordance with DIN EN ISO / IEC 17025: 2018. This means that EMC tests can be carried out in accordance with DIN EN 13766 (construction machinery), DIN EN ISO 14982 (agricultural machinery) and DIN EN 12985 (industrial trucks), for example. Measurements within the scope of UN ECE R10 (type testing of motor vehicles) are possible with restrictions during driving and can be used for KBA approvals with a certificate from a technical service.
- Create test instructions according to specification and coordinate with the customer
- Exam preparation:
- Measurement setup according to standards
- Software for recording the measurement data
- Measurement of conducted and field-bound interference emission and interference immunity
- Personal protection assessment EMF (electromagnetic fields)
- Vehicle testing for the purpose of road authorisation (accompanied by an aaS)
- Active standardisation activities in the VG committees "EMC measurement methods/limit values" and "Nuclear electromagnetic pulse (NEMP)/lightning"
- Lightning protection assessment of vehicles
- Advice on modernising or setting up EMC laboratories (national and international)
List of the offered accredited measurement methods – Status 07/2024
Basic standards
Standard or test method / issue status |
Title of the standard or test method |
Test area / |
---|---|---|
DIN EN 61000-4-2;
|
Elektromagnetische Verträglichkeit (EMV) – Teil 4-2: Prüf- und Messverfahren – Prüfung der Störfestigkeit gegen die Entladung statischer Elektrizität (IEC 61000-4-2:2008); |
|
DIN EN 61000-4-3;
|
Elektromagnetische Verträglichkeit (EMV) – Teil 4-3: Prüf- und Messverfahren – Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder (IEC 61000-4-3:2006 + A1:2007 + A2:2010); |
Up to a frequency of 6 GHz
|
Product family standards
Standard or test method / issue status |
Title of the standard or test method |
Test area / |
---|---|---|
DIN EN 12895; VDE 0117-895:2020-03 |
Flurförderzeuge – Elektromagnetische Verträglichkeit; German version EN 12895:2015+A1:2019 |
Excluding the ESA testing listed in section 4.2 |
DIN EN ISO 13766-1:2019-04 |
Erdbaumaschinen und Baumaschinen – Elektromagnetische Verträglichkeit von Maschinen mit internem elektrischen Bordnetz – Teil 1: Allgemeine EMV-Anforderungen unter typischen EMV-Umgebungsbedingungen (ISO 13766-1:2018); |
Without the tests listed in sections 4.5 to 4.7 and 4.9 |
DIN EN ISO 13766-2:2018-12 |
Erdbaumaschinen und Baumaschinen – Elektromagnetische Verträglichkeit von Maschinen mit internem elektrischen Bordnetz – Teil 2: Zusätzliche EMV-Anforderungen für die funktionale Sicherheit (ISO 13766-2:2018); |
Only tests according to section 5.2.1, antenna method and section 5.2.4, no tests on ESAs |
DIN EN ISO 14982:2009-1 |
Land- und forstwirtschaftliche Maschinen – Elektromagnetische Verträglichkeit – Prüfverfahren und Bewertungskriterien (ISO 14982:1998); |
Only tests according to section 6.1 to 6.3 and section 6.7, no tests on ESAs |
Motor vehicles
Standard or test method / issue status |
Title of the standard or test method |
Test area / |
---|---|---|
ISO 11451-2 Fourth edition:2015-06-01 |
Road vehicles – Vehicle test methods for electrical disturbances from narrowband radiated electromagnetic energy – Part 2: Off-vehicle radiation sources | |
ISO 10605 |
Road vehicles – Test methods for electrical disturbances from electrostatic discharge |
|
DIN EN 55012; |
Fahrzeuge, Boote und von Verbrennungsmotoren angetriebene Geräte – Funkstöreigenschaften – Grenzwerte und Messverfahren zum Schutz von außerhalb befindlichen Empfängern (IEC/CISPR 12:2007 + A1:2009); |
|
DIN EN 55025; |
Fahrzeuge, Boote und von Verbrennungsmotoren angetriebene Geräte – Funkstöreigenschaften – Grenzwerte und Messverfahren für den Schutz von an Bord befindlichen Empfängern (CISPR 25:2016+COR1:2017); |
Excluding section 6 (without ESA testing and modules) |
List of the test methods offered in the flexible area – Status 07/2024
Basic standards
Standard or test method / issue status |
Title of the standard or test method |
Restrictions |
---|---|---|
DIN EN 61000-4-2:2009-12 |
Elektromagnetische Verträglichkeit (EMV) – Teil 4-2: Prüf- und Messverfahren – Prüfung der Störfestigkeit gegen Entladung statischer Elektrizität (IEC 61000-4-2:2008); |
|
DIN EN 61000-4-3; |
Elektromagnetische Verträglichkeit (EMV) – Teil 4-3: Prüf- und Messverfahren – Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder (IEC 61000-4-3:2020); |
Up to a frequency of 6 GHz |
Product family standards
Standard or test method / issue status |
Title of the standard or test method |
Restrictions |
---|---|---|
DIN EN 12895:2020-03 |
Flurförderzeuge – Elektromagnetische Verträglichkeit; |
Without the assembly tests listed in section 4.2 |
DIN EN 12895 Corrigendum 1:2020-11 VDE 0117-895 Corrigendum 1:2020-11 |
Flurförderzeuge - Elektromagnetische Verträglichkeit; German version EN 12895:2015+A1:2019; Berichtigung 1 |
Without the assembly tests listed in section 4.2 |
DIN EN 12895 Corrigendum 2:2021-08 VDE 0117-895 Corrigendum 2:2021-08 |
Flurförderzeuge - Elektromagnetische Verträglichkeit; |
Without the assembly tests listed in section 4.2 |
DIN EN ISO 13766-1:2019-4 |
Erdbaumaschinen und Baumaschinen – Elektromagnetische Verträglichkeit von Maschinen mit internem elektrischen Bordnetz – Teil 1: Allgemeine EMV-Anforderungen unter typischen EMV Umgebungsbedingungen (ISO 13766-1:2018); |
Without the tests listed in sections 4.5 to 4.7 and 4.9 |
DIN EN ISO 13766-2:2018-12 |
Erdbaumaschinen und Baumaschinen – Elektromagnetische Verträglichkeit von Maschinen mit internem elektrischen Bordnetz – Teil 2: Zusätzliche EMV-Anforderungen für die funktionale Sicherheit (ISO 13766-2:2018); |
Only tests according to section 5.2.1, antenna method and section 5.2.4, no tests on ESAs |
DIN EN ISO 14982:2009-12 |
Land- und forstwirtschaftliche Maschinen – Elektromagnetische Verträglichkeit – Prüfverfahren und Bewertungskriterien (ISO 14982:1998); |
Only tests according to section 6.1 to 6.3 and section 6.7, no tests on ESAs |
Motor vehicles
Standard or test method / issue status |
Title of the standard or test method |
Restrictions |
---|---|---|
ISO 11451-2:2015-06 |
Road vehicles – Vehicle test methods for electrical disturbances due to narrowband radiated electromagnetic energy - Part 2: Radiated disturbance sources outside the vehicle |
|
ISO 10605:2023-06 |
Road vehicles – Test methods for electrical disturbances due to electrostatic discharges |
|
DIN EN 55012; |
Fahrzeuge, Boote und von Verbrennungsmotoren angetriebene Geräte – Funkstöreigenschaften – Grenzwerte und Messverfahren zum Schutz von außerhalb befindlichen Empfängern (IEC/CISPR 12:2007 + A1:2009); |
|
DIN EN IEC 55025:2023-11 |
Fahrzeuge, Boote und von Verbrennungsmotoren angetriebene Geräte - Funkstöreigenschaften - Grenzwerte und Messverfahren für den Schutz von an Bord befindlichen Empfängern (CISPR 25:2021); |
Without section 6 (without measurement of components and modules) |
