ILEE® Justierbare Diodenlaser-Module
Die justierbaren ILEE® Industrielasermodule sind die ideale Lösung, wenn der Laser mechanisch starr verbaut ist, der Laserpunkt jedoch präzise in X/Y-Richtung auszurichten ist.
Ausrichtlaser ILEE® JULA MINI
Der mechanisch zur Rotationsachse verstellbare Laserstrahl projiziert einen gut sichtbaren Punkt. Dank der Feinverstellung kann der Laser auf 0,24 mrad genau justiert werden. Die Befestigung des Lasers ist an einer Halterung durch ein ∅ 18 g6 oder ∅ 16,4 mm +0/–0,1 Passitz möglich.
Merkmale
- Verstellweg ± 20 mrad
- 0,24 mrad Einstellung pro Klick
- Kollimierter Punktlaser
- Laser in X/Y-Achse einstellbar
- Zwei Montagemöglichkeiten:
- Durchmesser von Ø 18 g6
- Durchmesser Ø 16,4 mm +0/–0,1
- AR-beschichtete Glaslinse
Anwendungen
- Zeigen
- Ausrichten
- Positionieren
- Beleuchten
Download Datenblätter
Batteriebetriebener Ausrichtlaser ILEE® JULA+
Der Ausrichtlaser verfügt über eine integrierte X/Y-Achsenverstellung, mit welcher der Strahl auf 0,24 mrad genau justiert werden kann. Die Stromversorgung erfolgt über eine Batterie. Der Laser wird durch einen Drucktaster oder eine optionale Fernbedienung aktiviert. Zur Montage des Lasers stehen die Außendurchmesser von 18 mm und 22 mm zur Verfügung.
Merkmale
- Kollimierter Punktlaser
- Laser in X/Y-Achse einstellbar
- Verstellweg ± 20 mrad
- 0,12 mrad Einstellung pro Klick
- Zwei Montagemöglichkeiten:
- Durchmesser von Ø 22 mm +0/–0,1
- Durchmesser Ø 18 mm +0/–0,1
- Ein- und Ausschalten über Taster oder optionale Fernbedienung
- AR-beschichtete Glaslinse
- Batteriebetrieben (DL1/3N)
Anwendungen
- Zeigen
- Ausrichten
- Positionieren
Download Datenblätter

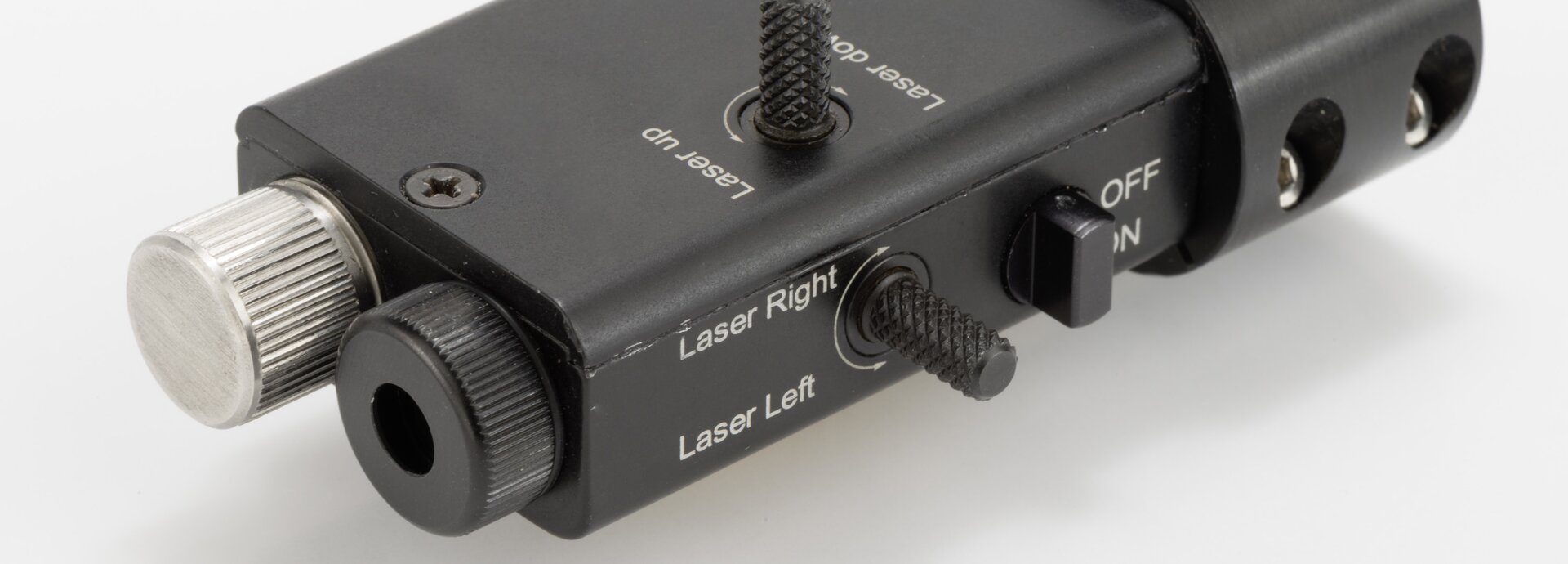

Batteriebetriebener Ausrichtlaser ILEE® BARRELBEAM
Der Ausrichtlaser kann einfach auf einen Aufnahmedorn oder eine Wellenverlängerung aufgesteckt werden. Über die integrierte X/Y-Achsenverstellung kann der Laserstrahl stufenlos justiert werden. Dies ermöglicht eine schnelle Überprüfung der korrekten Ausrichtung von Komponenten, die auf der Welle zentriert werden sollen. Die Stromversorgung erfolgt über eine Standard-Batterie, welche selbst dann zugänglich ist, wenn der Ausrichtlaser auf einer Welle aufgesteckt ist.
Merkmale
- Kollimierter Punktlaser
- Laser in X/Y-Achse einstellbar
- Verstellweg ± 20 mrad
- Stufenlose Verstellung
- Montage über Ø 12 H7 Bohrung
- Ein / Aus Schalter
- AR-beschichtete Glaslinse
- Batteriebetrieben (AAA/LR03)
Anwendungen
- Zeigen
- Ausrichten
- Positionieren
Download Datenblatt
Obsolete ILEE® Produkte
Justierbare Ausrichtlaser
